Floor Plan Layout bukan sekadar denah gambar bangunan fisik. Ini adalah sistem lalu lintas fisik bagi part dan material yang menentukan apakah proses manufaktur berjalan lancar seperti jalan tol, atau macet total seperti pasar kaget di hari Minggu? Sebenarnya artikel Floor Plant Layout sudah kami buatkan di tahun 2024, bisa rekan-rekan baca https://www.improvementqhse.com/floor-plan-layout-di-iatf-16949/

Konsep mendasar Floor Plan Layout, filosofinya terhadap alur pergerakan part, serta apa yang terjadi ketika sistem ini mengalami perubahan (Engineering Change).

FILOSOFI UTAMA: MENGAPA FLOOR PLAN LAYOUT DIBUAT?

Tujuan paling mendasar dari pembuatan Floor Plan Layout dapat dirangkum dalam satu kalimat: Memberikan lintasan teraman, tercepat, dan terpaling teruji bagi part untuk berubah bentuk dari bahan mentah menjadi produk jadi tanpa mengalami cacat, kontaminasi, atau pencampuran.

Bayangkan sebuah dapur restoran berbintang.

  • Kertas pesanan masuk  Bahan diambil dari kulkas  Dipotong di meja racik  Dimasak di kompor  Plating di meja paji  Diantar ke meja tamu.

Apa yang terjadi jika koki harus mengambil bumbu di gudang depan, lari ke dapur belakang untuk memotong daging, lalu balik lagi ke tengah untuk memasak?

  1. Waktu Terbuang (Waste of Motion): Masakan jadi lama disajikan.
  2. Kelelahan (Handling Effort): Koki rentan menjatuhkan piring.
  3. Risiko Salah Bumbu (Product Mixing): Bahan bisa tertukar karena alur lalu lintas dapur yang membingungkan.

Di lantai produksi pabrik otomotif, Floor Plan Layout merinci lintasan pergerakan part secara 1:1 selaras dengan Process Flow Chart (PPFC) dan Control Plan. Setiap meter persegi floor space harus dimanfaatkan untuk aktivitas yang memberikan nilai tambah (value-added).

MENGAPA HARUS FOKUS PADA “ALIRAN PERGERAKAN PART” (Bukan Cuma Aliran Material Makro)? Banyak praktisi awam berpikir cukup dengan menggambarkan aliran material secara garis besar: Gudang Bahan Baku  Area Produksi  Gudang Barang Jadi.

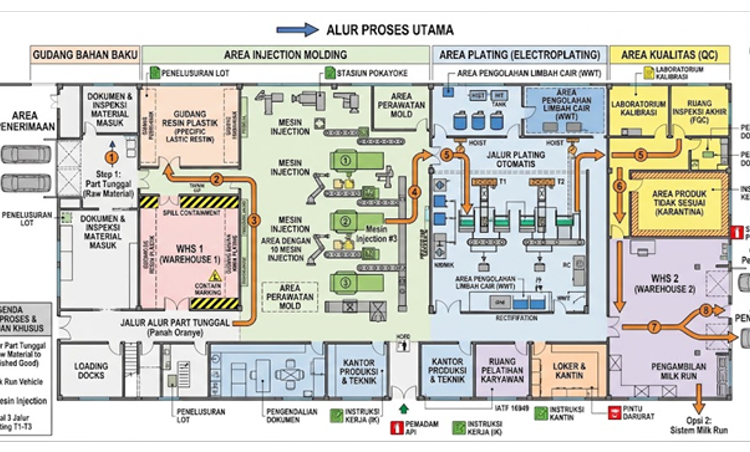

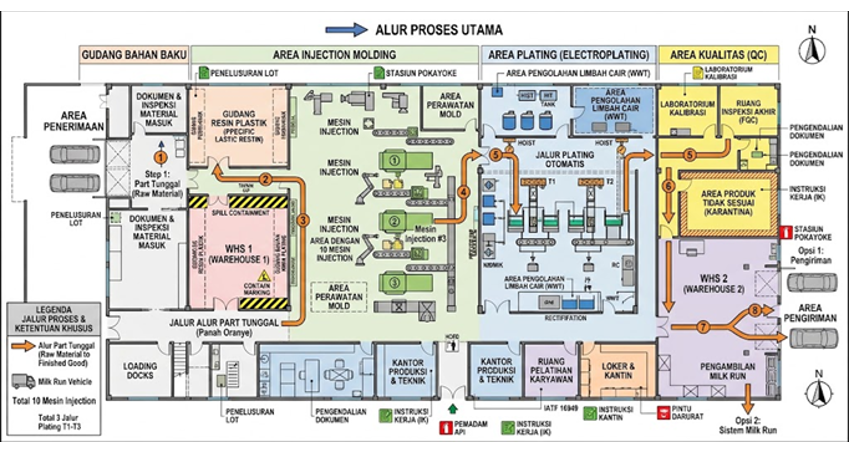

Ini SALAH BESAR dalam konteks IATF 16949 (Klausa 7.1.3.1) dan APQP Sub-bab 3.4. Layout wajib memetakan aliran lintasan pergerakan part secara mikro, seperti penentuan:

A. Titik Stasiun Karakteristik Khusus (Special Characteristics / SC). Layout wajib menandai secara spesifik di mana lokasi stasiun kerja kritis/safety, titik pencatatan penelusuran (traceability log), serta area pembongkaran uji (teardown inspection). Stasiun ini ibarat “pos pemeriksaan ketat” yang tidak boleh dilewati part tanpa verifikasi.

B. Isolasi Part Cacat (Containment & Impound Area), Di pabrik otomotif, barang Reject/NG yang bercampur dengan barang OK adalah “dosa besar”. Layout dirancang untuk memastikan bahwa jika sebuah mesin mendeteksi part NG, part tersebut memiliki lintasan fisik terpisah menuju Impound Area (Area Karantina Terkunci) agar tidak memotong alur part yang bagus.

C. Pencegahan Kontaminasi & Campur Aduk (Product Mix-up). Layout mengatur demarkasi cat warna di lantai (garis 5S) dan jarak antar stasiun. Ini memastikan part tipe A dan part tipe B tidak saling tertukar (Poka-Yoke fisik), serta melindungi part dari kotoran oli, debu blower, atau tetesan AC overhead.

KONSEP CHANGE MANAGEMENT DARI SISI FLOOR PLANT LAYOUT:

Dalam operasional manufaktur, perubahan layout (Re-layout) hampir pasti terjadi. Pemicunya (Triggers) bisa bermacam-macam:

  • Peluncuran Produk Baru (New Model Launch).
  • Penambahan/Relokasi Mesin Baru.
  • Perubahan Volume Produksi dari Pelanggan (Capacity Expansion).
  • Tindakan Korektif Kualitas (Quality Escape Action Plan).

Bahaya Merubah Layout Tanpa Validasi Sistematis. Merubah posisi satu mesin saja di lantai pabrik ibarat mengubah persimpangan jalan tol utama. Jika dilakukan asal-asalan, dampak berantai (domino effect) akan terjadi:

  1. Efek Bottleneck Kapasitas: Menggeser Mesin A mendekati Mesin B tanpa mengukur Cycle Time () dan Capacity Planning bisa menyebabkan penumpukan WIP (Work-in-Process) yang menyumbat alur.
  2. Perubahan Waktu Tempuh (Material Travel Time): Jarak yang bertambah longgar akan meningkatkan waktu tunggu (lead time) dan pemborosan gerakan operator.
  3. Potensi Bahaya K3 & Ergonomi: Akses perawatan mesin (maintenance clearance) terganggu, jalur evakuasi tertutup, atau tingkat pencahayaan di meja QC drop di bawah 1,000 Lux.

Mekanisme Validasi Perubahan Layout (Matriks Evaluasi Berjenjang). Untuk mencegah kekacauan saat melakukan change, standar IATF 16949 dan APQP mewajibkan penggunaan Checklist Appendix A-5 (Floor Plan Checklist) serta validasi teknis berjenjang:

  • Tahap 1: Verifikasi Dokumen & Checklist A-5 (Sebelum Implementasi) Tim Multidisiplin (Cross-Functional Team / CFT) wajib memeriksa 16 poin Checklist A-5. Jika terdapat jawaban “NO”, wajib diterbitkan Action Plan tertulis berisikan PIC dan tenggat waktu (due date) sebelum mesin boleh dipindahkan.
    • Tahap 2: Validasi Fisik & K3 Lapangan (Max 2 Hari / 4 Shift Pasca Implementasi). Memeriksa kondisi fisik langsung: kepatuhan garis cat demarkasi lantai, kerapihan instalasi kelistrikan/angin, ketersediaan tombol Andon, pencahayaan area inspeksi, dan akses perawatan mesin.
    • Tahap 3: Validasi Operasional & Kapasitas (Studi 14–30 Hari Kerja). Tidak cukup hanya melihat fisik rapi! Perusahaan wajib menguji parameter numerik, sepertiL  Studi Kapasitas (Run@Rate Test): Membuktikan alur baru sanggup memenuhi Takt Time dan target volume pelanggan (Klausa 7.1.3.1). Studi Efisiensi Lintasan: Membuktikan penurunan Material Travel Distance () dan ketiadaan product mixing.
    • Update Dokumen Mutu: Memperbarui Process Flow Chart (PPFC), PFMEA, Control Plan, dan SOP/WI di meja kerja operator.

Jad Floor Plan Layout bukanlah gambar mati yang disimpan di folder komputer tim Engineering. Ia adalah cerminan strategi mutu dan efisiensi di pabrik.  Setiap kali Anda berniat menggeser satu mesin atau mengubah alur lini produksi, ingatlah bahwa Anda sedang mengubah aliran darah (part) dari pabrik tersebut. Lakukan analisis kelayakan (feasibility study), gunakan Checklist AIAG Appendix A-5, dan validasi kapasitasnya secara ketat agar operasional tetap aman, efisien, dan bebas temuan audit!

Salam IATF 16949
