VERIFIKASI JIG INSPECTION DENGAN FARO: JANGAN HANYA LIHAT ANGKA, PAHAMI CERITA DI BALIKNYA!
Di banyak perusahaan manufaktur, terutama otomotif, Jig Inspection adalah “penjaga gerbang kualitas”. Selama jig masih akurat, maka part yang diproduksi juga memiliki peluang besar untuk memenuhi spesifikasi. Sebaliknya, jika jig sudah bergeser beberapa persepuluh milimeter saja, bisa jadi ribuan produk akan lolos dengan dimensi yang salah.
Karena itulah jig harus diverifikasi secara berkala menggunakan alat yang memiliki akurasi jauh lebih tinggi, salah satunya FARO Quantum Max.
Namun, muncul pertanyaan yang sering saya temui di lapangan. “Kalau hasil kalibrasi sudah keluar, bagaimana cara menilai apakah Jig masih layak dipakai?”
Jawabannya sebenarnya cukup sederhana, tetapi banyak yang hanya melihat tulisan OK atau NG tanpa memahami alasan di baliknya.
Anggap Saja Jig Adalah Penggaris Besar
Bayangkan Anda memiliki sebuah penggaris sepanjang 1 meter. Lalu Anda ingin memastikan bahwa penggaris tersebut masih benar. Bagaimana caranya?
Tentu Anda tidak membandingkannya dengan penggaris lain yang kualitasnya sama. Anda harus menggunakan penggaris yang jauh lebih presisi.
Nah…
Di dunia manufaktur, FARO Quantum Max berperan sebagai “penggaris super presisi” tersebut.
Sedangkan Jig adalah alat yang sedang diperiksa. Jadi konsepnya sebenarnya sederhana.
FARO dipercaya sebagai nilai acuan (Reference Standard), kemudian dibandingkan dengan hasil pembacaan Jig.
APA YANG DIBANDINGKAN?
Yang dibandingkan bukan ukuran part.
Melainkan:
Posisi titik-titik pada Jig
Misalnya terdapat lima titik pemeriksaan jarak dan dua titik pemeriksaan tinggi.

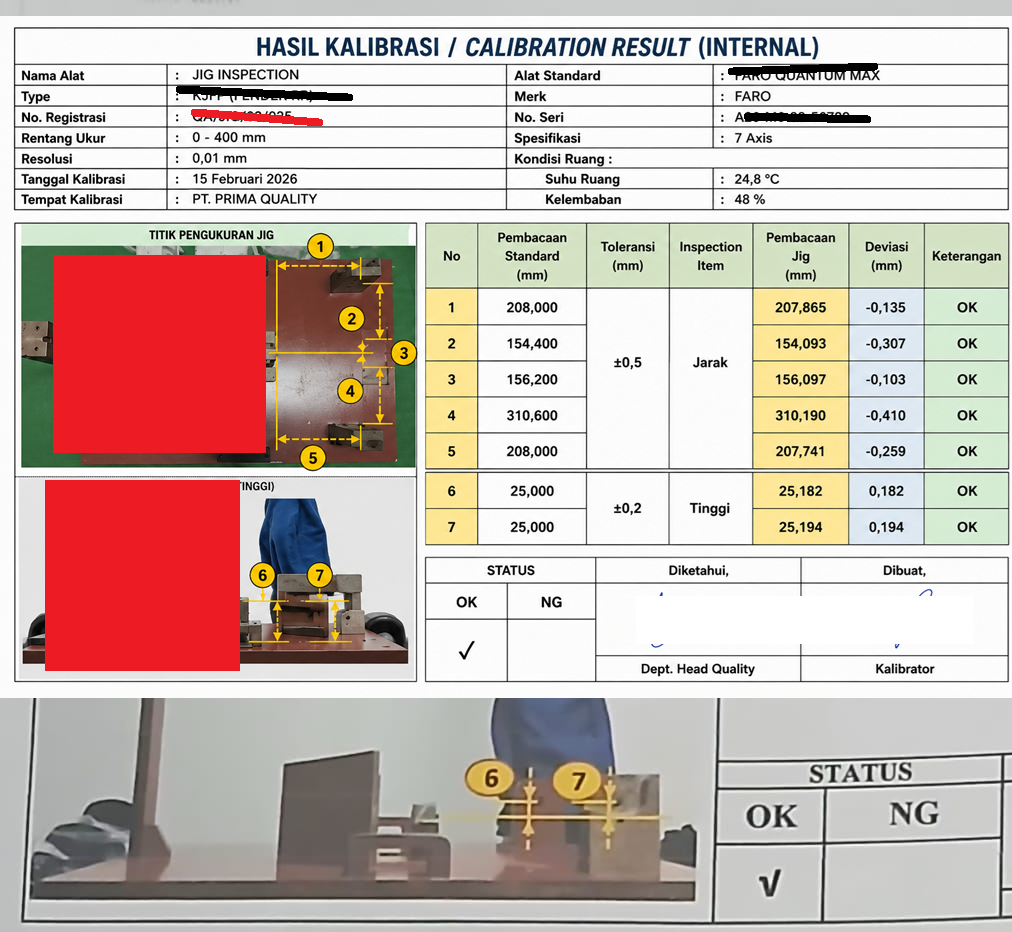

Kemudian hasilnya seperti berikut.
| Standar FARO | Pembacaan Jig |
| 208,000 | 207,865 |
| 154,400 | 154,093 |
| 156,200 | 156,097 |
Sekarang tinggal menghitung selisihnya.
Deviasi Adalah Selisih Antara Standar dan Jig
Rumusnya sangat sederhana.
Misalnya
Standar FARO 208,000 mm. Pembacaan Jig 207,865 mm maka selisihnya
Artinya
Jig membaca 0,135 mm lebih kecil dibanding standar. Bukan berarti Jig rusak. Melainkan ada penyimpangan sebesar 0,135 mm.
CARA VERIFIKASI
Karena itu banyak perusahaan menerapkan aturan keputusan (decision rule) dengan mempertimbangkan ketidakpastian alat ukur. Rumus sederhananya adalah
dengan:
- |Deviasi| = besar penyimpangan (tanpa memperhatikan tanda positif atau negatif),
- U = Expanded Uncertainty dari sistem pengukuran,
- Toleransi = batas penyimpangan yang diizinkan oleh desain.
Contoh Perhitungan
Misalnya Deviasi 0,194 mm. Expanded Uncertainty FARO 0,020 mm
Toleransi ±0,200 mm
Maka
Karena 0,214 mm > 0,200 mm
maka
hasil tersebut berada pada area yang perlu diwaspadai, karena jika ketidakpastian pengukuran diperhitungkan, masih ada kemungkinan nilai sebenarnya melewati batas toleransi.
Sebaliknya,
jika Expanded Uncertainty hanya 0,003 mm
maka . Nilainya masih lebih kecil daripada 0,200 mm sehingga hasilnya tetap memenuhi.
Jangan Terjebak Dengan Tulisan “OK”
Di sinilah banyak orang berhenti. Padahal seorang Engineer seharusnya bertanya lagi.
“Apakah semua deviasi bergerak ke arah yang sama?”
Misalnya hasilnya
- -0,135
- -0,307
- -0,103
- -0,410
- -0,259
Semuanya negatif.
Apa artinya?
Ini seperti semua siswa dalam satu kelas terlambat datang 5 menit. Kalau hanya satu orang, mungkin kebetulan. Kalau semuanya terlambat… berarti ada sesuatu yang salah.
Begitu juga Jig.
Kalau hampir semua titik bergeser ke arah yang sama, kemungkinan terdapat:
- locating pin mulai aus,
- stopper berubah,
- base plate bergeser,
- atau proses setting Jig sudah berubah.
Jadi, Trend sering kali lebih penting daripada angka tunggal.
Lalu Apa Itu Expanded Uncertainty?
Nah… Ini bagian yang sering dianggap rumit. Padahal sebenarnya sangat sederhana.
Bayangkan Anda menimbang emas. Timbangan menunjukkan 100 gram.
Apakah benar-benar tepat 100 gram? Belum tentu. Bisa saja sebenarnya 99,998 gram Atau 100,002 gram.
Karena setiap alat ukur memiliki sedikit ketidakpastian. Ketidakpastian inilah yang disebut Measurement Uncertainty. Sedangkan Expanded Uncertainty (U) adalah rentang ketidakpastian yang sudah diperluas dengan faktor cakupan tertentu (umumnya coverage factor ), sehingga memberikan tingkat keyakinan sekitar 95%. Konsep ini dijelaskan dalam JCGM 100:2008 – Guide to the Expression of Uncertainty in Measurement (GUM), yang menjadi acuan internasional untuk evaluasi ketidakpastian pengukuran.
Artinya,
hasil pengukuran sebenarnya berada di sekitar nilai yang terbaca, bukan tepat pada satu angka mutlak.
ILUSTRASI EXPANDED UNCERTAINTY
Misalnya FARO membaca 25,194 mm dengan Expanded Uncertainty
±0,020 mm Maka sebenarnya nilai tersebut dapat berada di kisaran 25,174 mm sampai 25,214 mm. Jadi angka yang kita lihat hanyalah nilai terbaik (best estimate), sedangkan nilai sebenarnya masih berada di dalam rentang ketidakpastian tersebut.
Kalau dalam keseharian Bayangkan Anda naik mobil. Batas kecepatan 100 km/jam
Speedometer menunjukkan 99 km/jam. Anda merasa aman. Tetapi bagaimana kalau ternyata speedometer memiliki ketidakpastian ±3 km/jam? Artinya kecepatan sebenarnya bisa saja 102 km/jam.
Nah…
Hal yang sama juga terjadi pada alat ukur. Kalau kita hanya melihat angka, kadang kita terlalu percaya diri.
Dari Mana Nilai Expanded Uncertainty Diperoleh?
Expanded Uncertainty bukan dihitung dari hasil Jig, melainkan berasal dari kemampuan sistem pengukuran yang digunakan sebagai standar. Nilai ini biasanya tercantum pada:
- Sertifikat kalibrasi FARO dari laboratorium kalibrasi,
- Laporan verifikasi performa FARO,
- atau spesifikasi performa yang telah divalidasi oleh pabrikan sesuai kondisi penggunaan.
Dengan kata lain, ketika menggunakan FARO sebagai standar, pastikan nilai Expanded Uncertainty yang digunakan berasal dari dokumen resmi alat tersebut dan sesuai dengan konfigurasi serta panjang pengukuran yang dilakukan.
Kesimpulan
Verifikasi Jig bukan sekadar mencari tulisan OK atau NG pada laporan kalibrasi. Yang lebih penting adalah memahami seberapa besar penyimpangan (deviasi), apakah penyimpangan masih berada dalam batas toleransi, apakah terdapat pola atau tren yang mengarah pada keausan atau pergeseran Jig, serta bagaimana pengaruh ketidakpastian pengukuran terhadap keputusan penerimaan.
Dengan memahami keempat aspek tersebut, keputusan yang diambil tidak lagi hanya berdasarkan angka semata, tetapi berdasarkan pemahaman yang kuat terhadap kondisi aktual Jig. Inilah yang membedakan seorang operator yang hanya membaca hasil kalibrasi dengan seorang Quality Engineer yang mampu membaca “cerita” di balik setiap angka.
Referensi
- JCGM 100:2008 – Evaluation of Measurement Data – Guide to the Expression of Uncertainty in Measurement (GUM).
- ASME B89.7.3.1 – Guidelines for Decision Rules: Considering Measurement Uncertainty in Conformance Assessment.
- ISO 14253-1 – Geometrical Product Specifications (GPS) — Inspection by Measurement of Workpieces and Measuring Equipment — Decision Rules for Proving Conformance or Nonconformance. (Standar ini membahas aturan keputusan pada inspeksi dimensi, bukan sistem manajemen laboratorium kalibrasi.)
- FARO Technologies – Dokumentasi teknis dan panduan penggunaan FARO Quantum Max mengenai akurasi dan ketidakpastian pengukuran sesuai konfigurasi alat.
resume dari diskusi verifikasi jig di klien oleh Rio B P Simbolon
